PicoScope USB示波器選型指南
- 發布時間：2024-07-05 10:26:19
比克科技將傳統臺式示波器演變?yōu)榭梢匝b到口袋里的USB示波器，集合了多達6種儀器的功能：示波器、邏輯分析儀、頻譜分析儀、任意波形發生器、函數發生器、串行總線分析儀；而且還具備一系列令人驚嘆的世界領先和獨一無二的指標和特點：USB3.0接口高速傳輸數據、4GS深存儲深度、24位ADC分辨率、8位到16位可調ADC分辨率、8通道12位ADC分辨率、4路真實差分輸入、自定義示波器功能等。

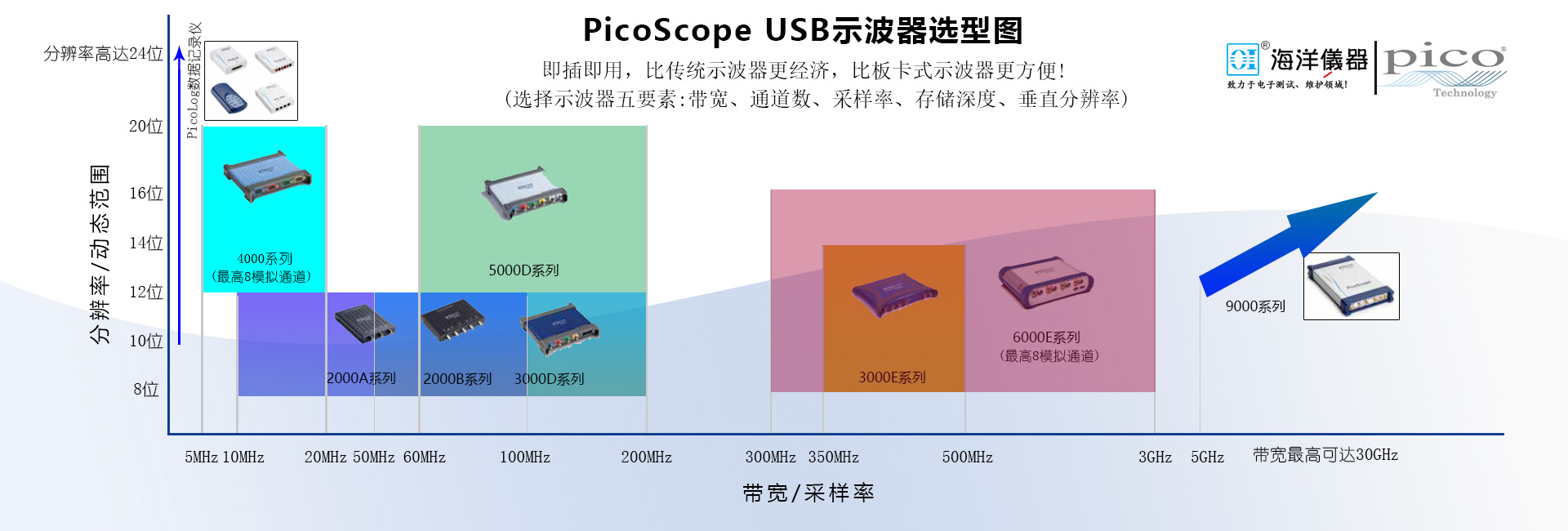

比克科技提供多種系列型號的USB示波器，為了方便工程師們快速找到合適的示波器，下表將從帶寬、通道數、采樣率、存儲深度、垂直分辨率、MSO功能、SG與AWG七個要素對各個型號/系列產品簡要羅列，并輔以USB示波器選型圖，幫助您迅速選型。
（點擊圖片可查看大圖）
| 型號/系列 | 帶寬 | 通道 | 采樣率 | 存儲深度 | 垂直分辨率 | MSO功能 | 任意波函數與信號發生器 |
經濟型 | 50至100MHz | 2或4 | 500MS/s 至1GS/s | 32MS至128MS | 8位 (12位) | 僅兩通道型號可以裝配MSO功能 | 標配1MHz |
高性價比 | 50至200MHz | 2或4 | 1GS/s | 64MS至512MS | 8位 (12位) | 選配MSO功能 | 標配1MHz |
高速 | 350至500 MHz | 4 | 5GS/s | 2GS | 8位~10位 (12位~14位) | 選配MSO功能 | 標配20MHz |
高分辨率 | 20MHz | 2、4 或 8 | 最高80MS/s | 256MS | 12位(16位) | 無 | 標配1MHz |
4262動態 信號分析儀 | 5MHz | 2 | 10MS/s | 16MS | 16位(20位) | 無 | 標配20KHz |
4444高分辨 率差分 | 20MHz | 4路真實差分 | 400MS/s | 256MS | 12或14位可調 （高達18位） | 無 | 無 |
柔性分辨率 | 60至200MHz | 2或4 | 1GS/s | 8MS至512MS | 8, 12, 14, 15 & 16 位 (高達20位) | 選配MSO功能 | 標配20MHz |
高性能 | 300M至3GHz | 4或8 | 5GS/s，10GS/s | 14GS至4GS | 8，10，12位可調 （高達16位） | 選配MSO功能 | 標配50MHz 可選過濾100MHz |
9300系列 高速采樣 | 5GHz至30GHz | 2或4 | 等效：15TS/s | 32kS | 16位 | 無 | 僅標配信號發生器功能 |
9402系列 SXRTO采樣 | 5GHz、16GHz | 2 | 實時500MS/s；等效5GHz為1TS/s，16GHz為2.5TS/s | 250kS | 12位 | 無 | 僅標配信號發生器功能 |
9404系列 SXRTO采樣 | 5GHz、16GHz | 4 | 實時500MS/s；等效5GHz為1TS/s，16GHz為2.5TS/s | 250kS | 12位 | 無 | 僅標配信號發生器功能 |
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
