USB儀器系列20| DrDAQ實驗數據采集儀

發布時間：2022-08-08 16:05:22

　　USB數據記錄儀/USB數據采集器：數據采集英文為DataAcquisition，簡稱DAQ，指測量電壓、電流、溫度、壓力、聲音、編碼數據等電氣或物理現象的過程。數據采集器指從傳感器和其它待測設備等模擬和數字被測單元中，自動采取非電量或者電量信號，送到上位機或計算機中進行分析和處理的儀器。數據采集器應用廣泛：可視測量、數據記錄、控制、自動化測試、監測、原型機制造等。
　　數據記錄儀是數據采集器的一種，其從傳感器獲取測量結果，并將這些結果存儲起來備用的電子儀器。數據記錄儀記錄的常見物理量為溫度、電壓、電流、速度、張力、位移和其它。數據記錄儀和傳感器（也為探頭）一起配合工作，將待測的物理量和激勵信號轉換成電信號，如電壓和電流；之后這些電信號再被轉換或數字化為二進制數據。簡單地講，記錄儀就是將一個或多個變量隨時間（或其它變量變化）的過程轉換為可識別和讀取的信號的儀器。

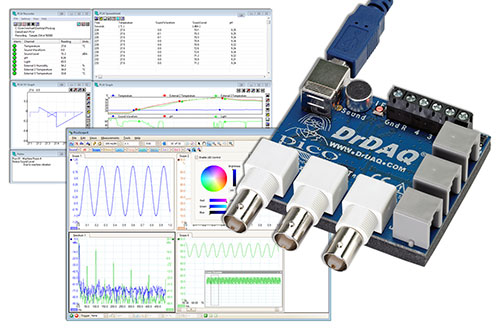

　　DrDAQ實驗數據采集儀：20種功能，既是測量表，也是記錄儀，更是采集器！

DrDAQ插入電腦的USB端口，無需外接電源，即插即測！

特點如下：

示波器與頻譜分析儀；

函數信號源與任意波形發生器；

內置集成光照、溫度和聲音傳感器；

只要插入標準電極，就可測量pH值、氧化還原和氧濃度；

4位輸入和輸出（報警、PWM和脈沖計數）

USB連接和供電，無需外接電源；

配置PicoLog軟件和PicoScope軟件；

支持Windows、MacOSX和Linux系統。

不同功能描述：
1、示波器與頻譜分析儀：數字實時示波器為單通道、100KHz帶寬、8位垂直分辨率、四個電壓垂直靈敏度。通過配置的PicoScope軟件，具有高端示波器的功能：FFT頻譜分析儀、模板限值測試、基于軟件的濾波和測量。
　　2、函數信號源與任意波形發生器：內置DC~20kHz的函數信號，使用PicoScope軟件，可產生正弦波、方波、三角波、鋸齒波和DC電壓信號；除標準波形外，通過使用10位2MS/s的任意波形發生器（AWG）可創建自定義波形，通過內置的編輯器、從示波器捕獲的波形中導入、或從電子表格加載使用者可創建或編輯AWG波形。
　　3、聲級計和聲音波形測量：通過內置的麥克風，可實現以下兩種測量：①使用PicoLog軟件，實現聲級計和記錄的功能，量程為55~100dB；②使用PicoScope軟件，用示波器和頻譜分析儀來觀測聲音波形。
　　4、溫度測量與數據記錄：兩種路徑實現溫度測量和記錄：①通過內置的溫度傳感器，測量和記錄室內和機箱溫度，范圍為-10℃~+70℃；②通過外接溫度探頭，精確測量和記錄溫度，范圍為-10℃~+105℃。
　　5、酸度計與氧化還原測試儀：儀器兼容標準pH電極，可測量和記錄全量程的pH值，由于pH值與溫度有關，通過使用DD100溫度探頭，DrDAQ根據溶液溫度可自動校正pH值。由于具有相同的高輸入阻抗，pH值與氧化還原傳感器可交替使用。DrDAQ能夠隨著溫度和氧含量的變化來測量和記錄pH值和氧化還原值，它廣泛應用于化學和生物學實驗。

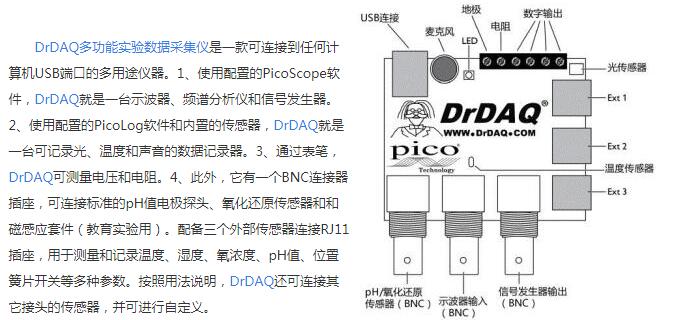

　　6、外接各種傳感器：①具有專用于外部傳感器連接的3個插座，只需插入一個可選的外部傳感器，軟件就會識別傳感器類型和與正確單位的刻度結果，其可連接的傳感器包括溫度、氧濃度、濕度和磁位置；②BNC插座，可連接示波器探頭、pH電極、氧化還原傳感器和磁感應套件（教育實驗）；③按照用法說明，DrDAQ可連接其它接頭的傳感器，使用者并可進行自定義。
　　7、數字I/O和RGBLED燈：DrDAQ有四位輸入/輸出，每位可單獨配置輸入或報警輸出、產生PWM輸出信號或作為脈沖計數器。通過螺釘端子，也可測量0~1MΩ的電阻；如果使用電阻式傳感器（熱敏電阻、光等）和相應的軟件，可標定到正確的單位。含一個軟件控制狀態的LED等，可編程輸出1670萬種不同顏色任意一種。
　　8、科學實驗和教育：DrDAQ多功能實驗數據采集系統用途廣泛，不僅僅用于工業，還能作為教學數據記錄儀，用于物理、化學、生物和電子等領域，更可作為業余愛好者的通用科學實驗儀器。
　　9、軟件驅動程序和開發示例源代碼：DrDAQ提供picolog和PicoScope兩款軟件的完整版。同時提供了廣泛的驅動程序和示例代碼，讓使用者編寫自己的程序和接口的第三方軟件。驅動程序包括微軟Windows（XPSP3，7、8和10）、蘋果的Mac（OSX）和Linux（包括RaspberryPi和BeagleBone）；代碼示例提供的C、C++、LabVIEW軟件和Excel。
　　10、訂貨信息：
　　①USBDrDAQ多功能記錄儀單機版，訂貨號PP706，含DrDAQ主機、軟件光盤、安裝指南、1.8米長USB2藍色線纜。
　　②USBDrDAQ酸堿度記錄儀套件，準確測量pH值并同時測量溶液溫度，訂貨號PP716，含DrDAQ主機、DD011pH電極探頭、DD100溫度探頭（長2米）、軟件光盤、安裝指南、1.8米長USB2藍色線纜。
　　③各種柔性組合配套的傳感器和探頭：
　　OI8100高阻抗示波器探頭：1:1/10:1衰減，100MHz帶寬。
　　DD011pH電極：0～+14pH，BNC連接器，分辨率0.02pH。
　　DD100溫度探頭：-10～+105℃，精度±0.3℃，分辨率0.1℃。
　　DD101濕度探頭：20～90%RH，精度為±10%讀數，分辨率0.2%RH。
　　DD103氧含量探頭：測量空氣中0～100%的氧氣含量，精度±1%。
　　EL029磁簧開關（干簧管）：功能有兩個（1是檢測周圍是否存在磁場，2是磁敏感的電開關）。
　　TA137氧化還原電極：ORP\Eh電位量程為-1500～+1500mV，表征介質（含土壤、培養基等）氧化性或還原性的相對程度。
　　PP216磁感應組件：用來演示電磁感應，感應電流的方向和隨速度變化的感應電動勢大小，驗證法拉第定律的電磁感應概念。
