可靠的Li-ion電池判斷僅需10秒，無需充放電的低頻AC-IR測量，大幅縮短電池單元內部電阻檢查時間。
高速·高精度·穩定測量
電池阻抗測試儀BT4560通過低頻測量大幅縮短了鋰電池的檢查時間，能夠進行高速且高精度的判斷。
●高速：通過低頻AC-IR測量縮短測量時間
迄今為止，電池單元的內部電阻測量(DC-IR測量)都是按照預備充電后大電流流過，測量下降電壓這樣的流程進行的。但是，預備充電通暢需要花幾分鐘到幾十分鐘不等的時間。
BT4560采用1Hz以下的低頻來對內部阻抗進行測量(AC-IR測量)無需充放電，從而大幅縮短電池單元的測量時間。
●高精度·穩定測量：可靠的性能保證高信賴度
——超低阻抗測量
以往的電池測試儀的測量電流是0.1A，但是BT4560具備以往15倍的1.5A測量電流從而改善了S/N比。由于抗干擾性強，因此也能準確測量用于HV/PHV的低阻抗電池。
——高精度DC電壓測量
能以大大超過以往精度(±0.01%讀數.±3位.)的高精度進行電壓測量。即便在之前的電壓精度無法得到滿足的情況下，也能夠保證高精度的電壓測量。
——接觸電阻較小的電路結構
很難受到接觸電阻和導線電阻的影響的電路結構，實現穩定測量。探頭的線長可達4m，比以往更加適用于生產線中的自由布線。
——在不損壞電池的前提下進行測量
BT4560的AC-IR測量，由于是小電流負載，因此不會給電池帶來沒必要的損壞，而能進行可靠的測量。
產品特點：
●1臺緊湊型設計
●阻抗和電壓同時測量
●自校準功能
●電位梯度校正功能
●采樣延遲功能
●溫度測量功能
●外加交流時的防止充放電功能
技術參數：
| 測量參數 | R電阻、X電抗、Z阻抗、θ相位角 |
| 阻抗量程 | 30000mΩ、100000mΩ、100000mΩ |
| 電壓量程 | 500000V(單量程) |
| 功能 | 比較器、自校準、采樣延遲、平均值、電壓限制、測量阻抗時電位梯度補償、施加交流時防止充放電、按鍵鎖定、系統測試、面板保存·讀取(最大126組) |
| 接口 | RS-232C/USB(虛擬COM口)※不可同時使用 |
| EXT.I/O | TRIG、LOAD、Hi、IN、Lo其他(可切換NPN/PNP) |
| 可輸入電壓 | 最大5V |
| 電源 | 額定電源電壓：AC100V～240V 額定電源頻率：50/60Hz |
| 體積及重量 | 約330W×80H×293D mm(不含突起物)，約3.7kg |

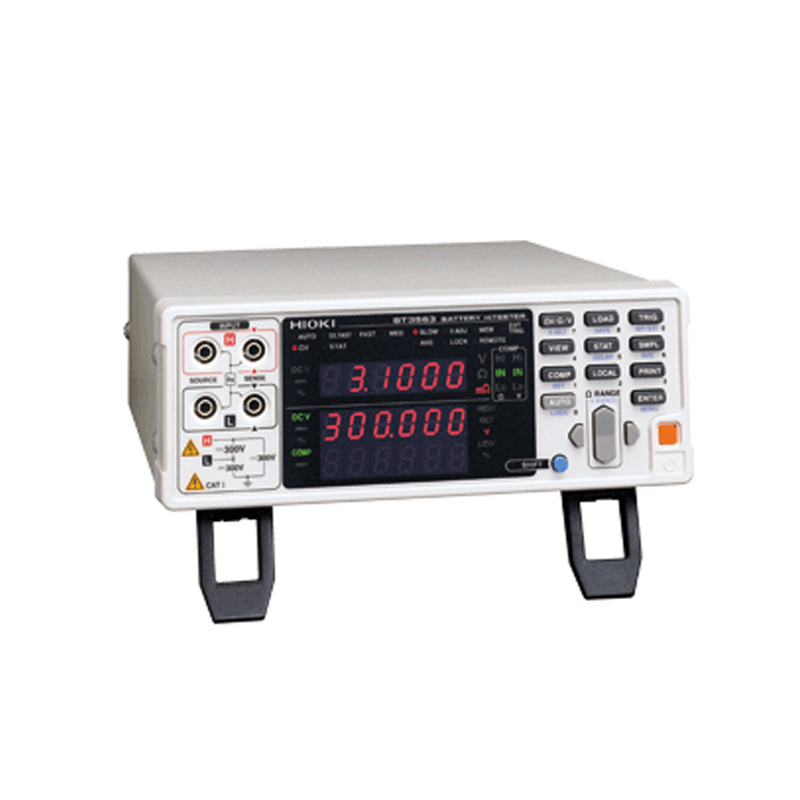

- 上一篇：BT3560系列電池測試儀
