GSM-20H10是一臺精密的電源測量設備（SourceMeter），是一臺可以精確輸出電壓或電流，并同時測量電壓、電流和電阻的儀器。其電源與測量范圍為±210V / ±1.05A / 22W，其結合了數字萬用電表（DMM）、電壓源、電流源、電子負載的實用功能；提供了0.012% 的測量精度，以及具 61/2位高精度的電表功能， 測試分辨率可達1μV/10pA。
GSM-20H10可適用的應用很多，如電池的特性評估、半導體的特性測試、各種電子材料的特性評估等都是可以測量的。在電阻的測量部分，支持最高六線制的測量功能，相較于一般設備僅支持4線制測量，能夠測量到更精準的數值。
采樣的速度上，GSM-20H10支持最高50k/s的采樣速度，可更精準地對待測物的特性進行分析。透過4.3＂的大尺寸屏幕， 更可以將所有的測量設定參數與結果都完整的顯示在屏幕上。支持SDM(Source Delay Measure）功能， 可設定延遲采樣，避免穩定前的信號被擷取進去造成誤判。內建四種程序輸出模式（Stair，Log，SRC-MEM，Custom），最多可支持2500個點的程序變化輸出。
GSM-20H10在保護上， 提供了OVP/OTP保護模式；在OVP的設計上，使用者可自定義OVP的范圍，而OTP的保護則可有效防止在測試過程中因溫度偏移造成的錯誤。
在接口部分，GSM-20H10支持標準的SCPI指令，提供RS-232 , USBTMC , LAN，GPIB(選配)等接口，滿足用戶不同的接口需求。
產品特點：
-輸出范圍：±210V/±1.05A/22W
-基本測量精度：0.012%，61/2數字電表測試，1μV/10pA/10μΩ分辨率
-2/4/6線制測量
-4.3＂TFT LCD顯示，提供數字鍵輸入
-四象限工作
-I/V曲線、I/t曲線、V/t曲線
-電壓源、電流源、數字電表功能
-延遲測量功能SDM（Source Delay Measure）
-內建四種模式（Stair，Log，SRC-MEM，Custom），最高可達2500點
-內建限制線功能，提供11組限制線測試（PASS/FAIL）
-提供OVP/OTP保護功能
-接口： RS-232C, USBTMC, LAN, GPIB(選配)
應用范圍：
-電池特性評估
-二級管特性測試
-電子材料特性評估
-組件I-V特性測試
-材料電阻率測試
- 上一篇：NGU源測量單元

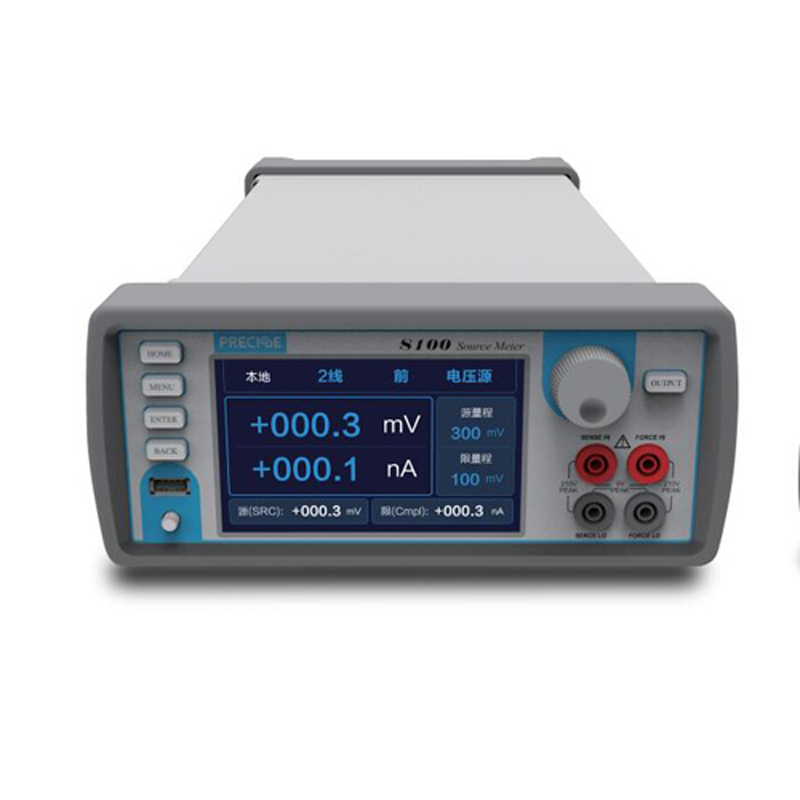

- 下一篇：S系列高精度臺式源表S100/200/300
