NGU源測量單元
品牌：德國羅德與施瓦茨/R&S
查看產品資料
訪問技術資料
索取報價
-
概述
-
訂貨信息
-
資料庫
-
相關產品
NGU源測量單元(SMU)具備高精度和快速負載恢復時間，非常適用于嚴苛應用。特殊的電流表設計可用于同時精確測量從納安到安培的耗用電流，無需進行多次測量。借助快速恢復功能，儀器能夠應對快速負載變化，例如移動通信設備從睡眠模式切換為發射模式時。高速數據采集功能支持以2μs分辨率檢測每個細節。NGU源測量單元采用雙象限或四象限架構，可以用作源端和吸收端。
產品特點：
? 快速負載調節；
? 最小殘余紋波和低噪聲；
? 讀數可達61/2位分辨率；
? 電流隔離，浮動通道；
? 輸出與繼電器隔離；
? 電壓優先和電流優先模式；
? 高電容模式；
? 高速數據采集；
? 保護功能。
特性和優點：
? 雙/四象限：用作源端和吸收端
NGU以源或吸收模式提供正負電壓

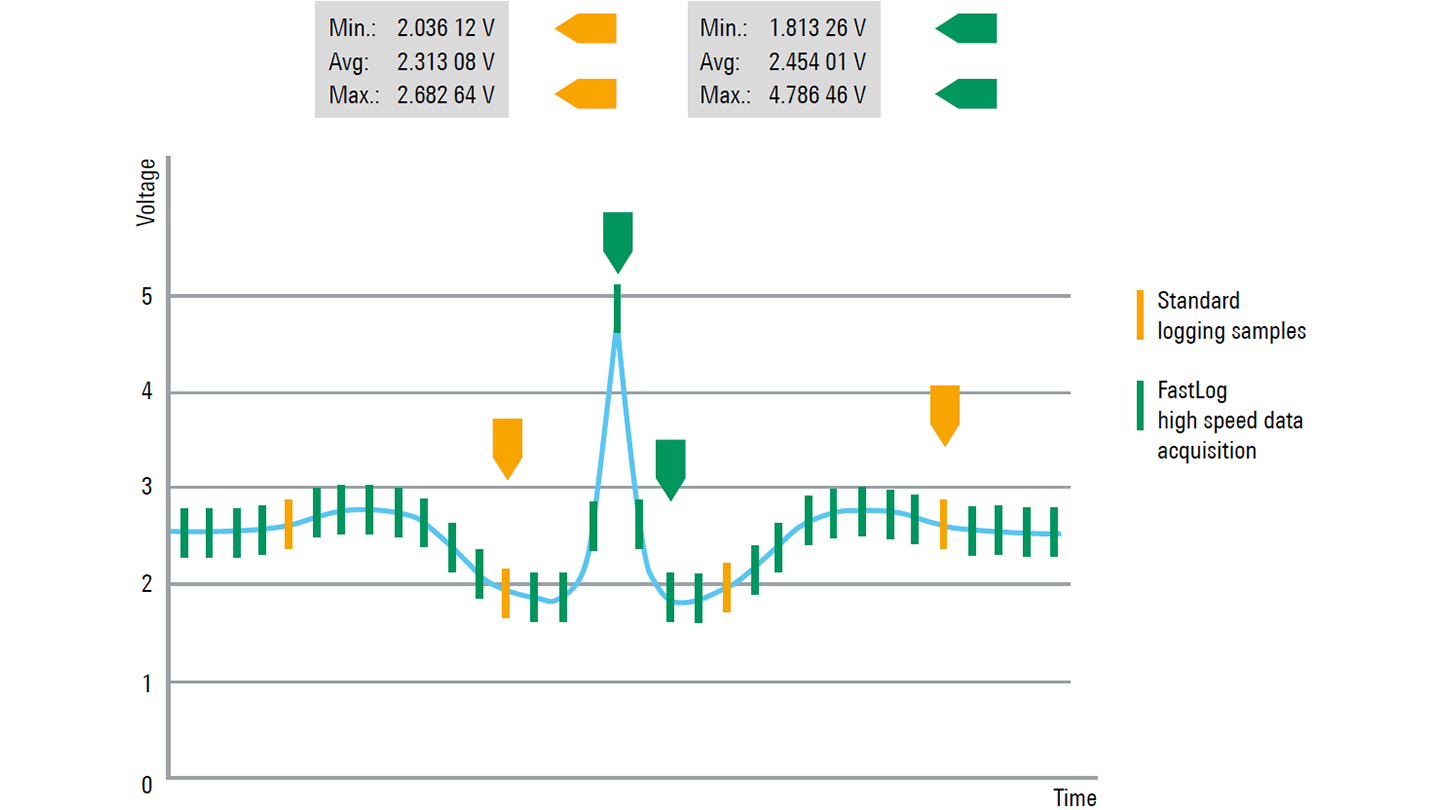

? 高速數據采集
FastLog功能可采集電壓/電流變換，分辨率高達2μs

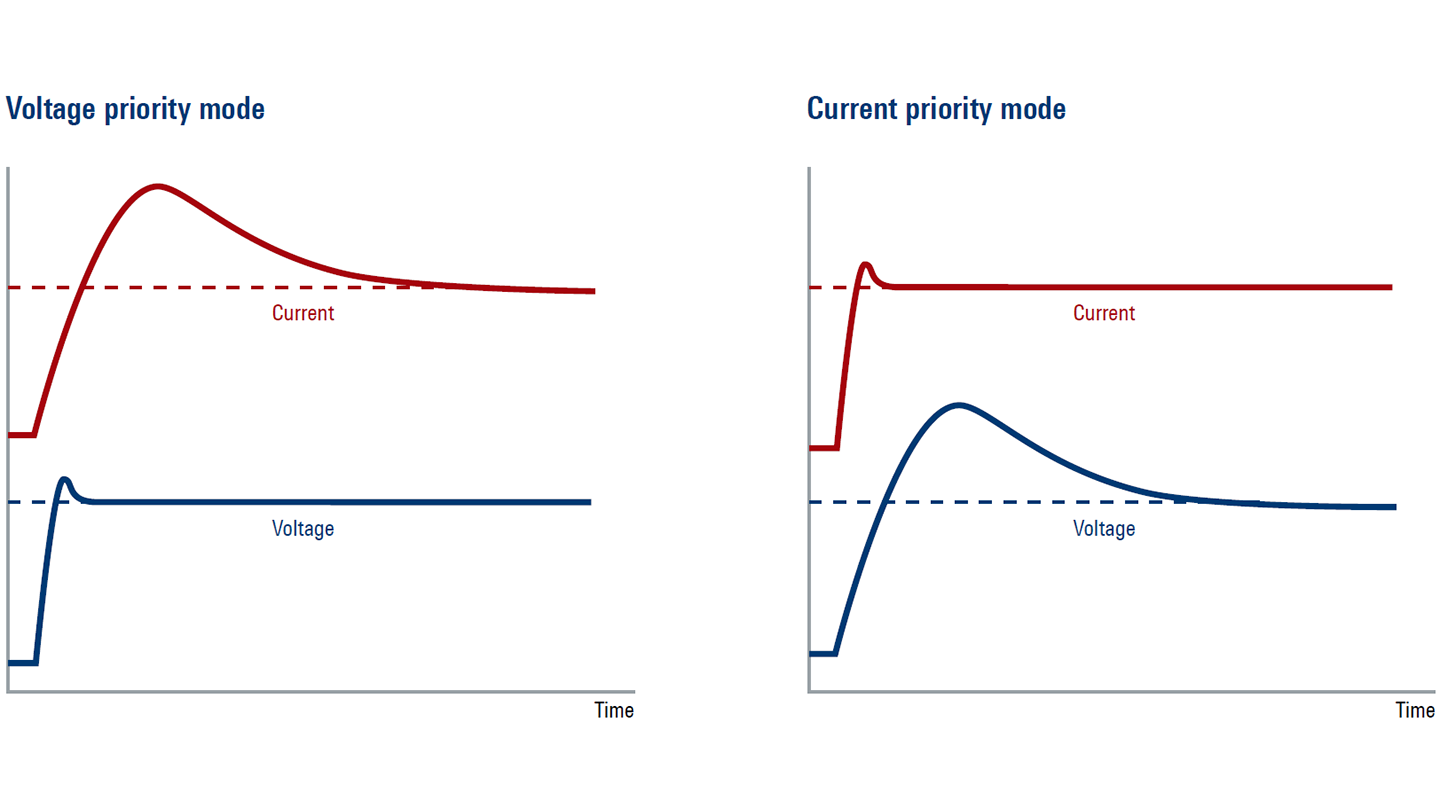

? 電壓優先和電流優先模式
標準模式提供快速電壓調節功能，但存在電流過沖的風險。特殊模式提供快速安全的電流調節功能。
? 高電容模式

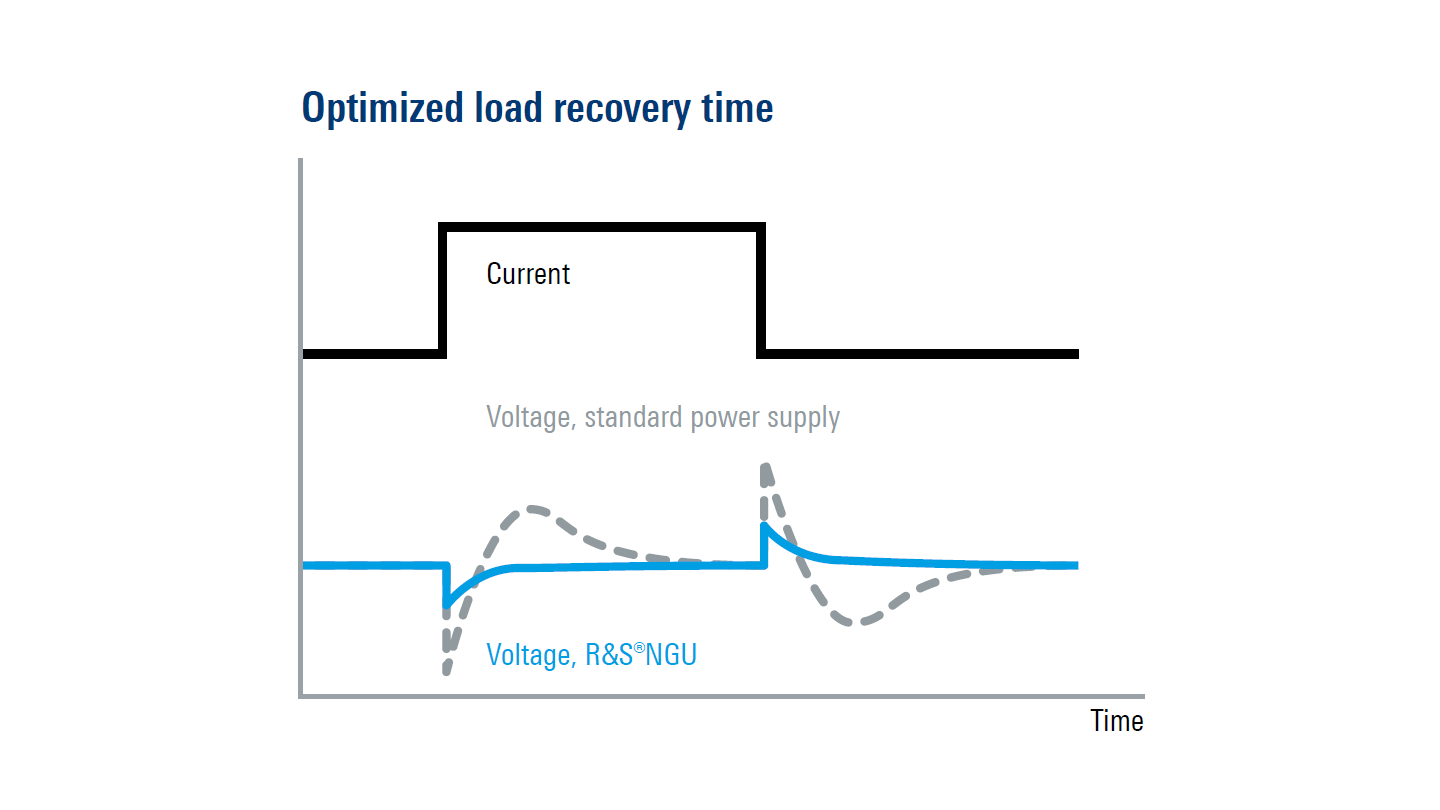

? 快速負載調節
應對負載變化時，電源通常會出現過沖且恢復時間較長。NGU源測量單元的回復時間短于30μs
型號選擇：
| 型號 | NGU201 | NGU401 |
| 象限數 | 2 | 4 |
| 輸出電壓 | 0 ~ +20V | -20V~ +20V |
| 最大輸出/吸收功率 | 60W | 60W |
| 最大輸出/吸收電流 | ≤6V：8A；＞6V：3A | ≤6V：8A；＞6V：3A |
| 負載恢復時間 | ＜30μs | ＜30μs |
| 最大采集速率 | 500kSamples/s | 500kSamples/s |
