分析數字電源管理系統為什么要八通道示波器

隨著半導體工藝技術的不斷升級。為了提供更低的電壓范圍、更細致的電壓間隔、更快的電壓切換、更大的電流輸入以及更高的電源效率，數字電源管理系統需要采用多相供電系統。現在一般采用多于6相供電，工作頻率相同的條件下，多相供電輸出了更多波頭，濾波后直流電的紋波系數更小，因此供電質量更高，為設備的穩定工作奠定了堅實基礎。

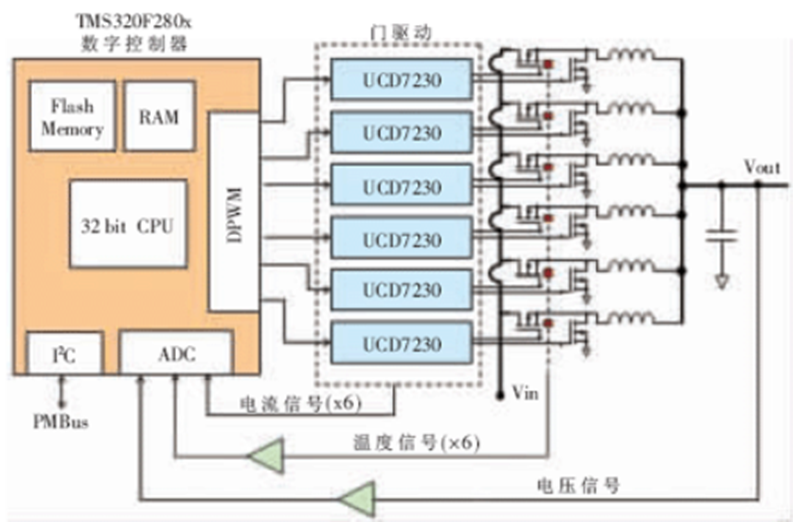

采用多相供電系統（一般多于6相），同時輸出多于6路的電壓和電流，根絕負載的變化，關閉部分供電回路相位數。需要同時觀測多于6路的輸出信號，使用一般的4通道示波器是無法做到的，PicoScope 4824A八通道高分辨率USB示波器或RS的MXO58八通道臺式示波器可以幫助完成多相數字電源管理系統的測試。

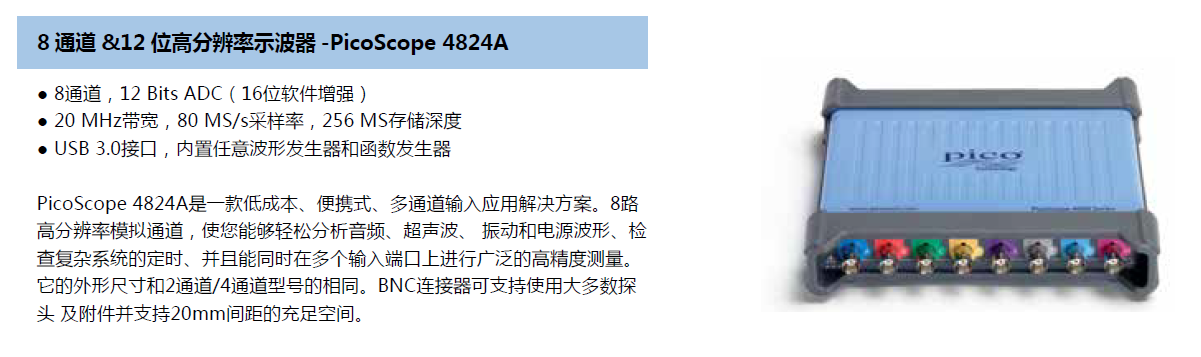

PicoScope 4824A八通道高分辨率USB示波器：

PicoScope 4824A具有16位高垂直分辨率、20MHz帶寬、256MS緩存、和80MS/s高速采樣率，4824A具有強大動力和功能性，因此能輸送準確結果。

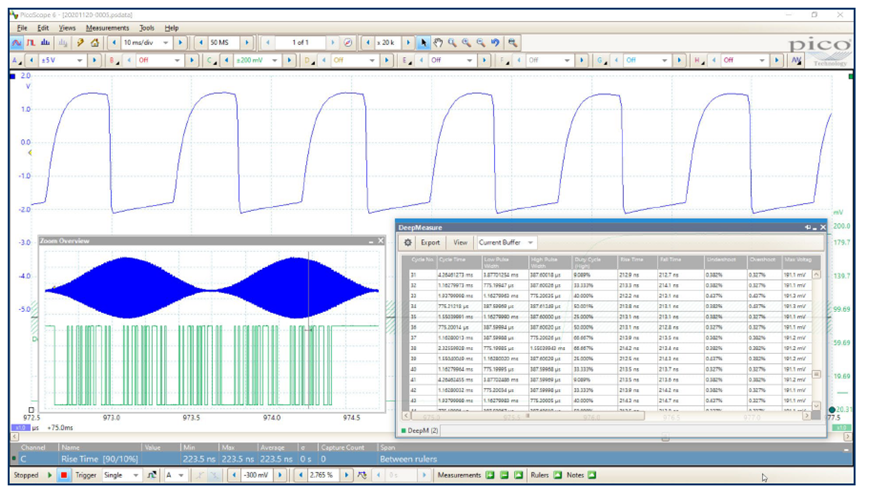

PicoScope 4824A特別適合于針對高壓和電流及低壓控制信號進行的各種功率測量。為了獲得最佳結果，請將差分電壓探頭與電流鉗TA167組合使用。為了提高電源設計的效率和可靠性，示波器可顯示和分析待機功耗、涌浪電流和穩態功耗。PicoScope對真實RMS、頻率、峰間電壓和THD等參數的內置測量和統計，可以實現電力質量的精確分析。

非線性負載和現代電力轉換設備可產生具有顯著諧波含量的復雜波形。這些諧波會導致設備和傳感器內部不斷變熱、變速驅動器內點火不良，以及電機內轉矩脈動，從而降低其效率。16位PicoScope 4824A能夠精確測量失真，典型情況下可高達第100次諧波。在供應側，還可以檢查電壓驟升、驟降、抖動、中斷以及長期的電壓和頻率變化等電力質量問題，確保其符合規定標準。

在3相配電系統中，在各相之間特征化和平衡負載非常重要。由于具有多達八個通道，PicoScope 4824A可監控3相及中性系統中所有4根導線上電流和電壓的波形。這有助于識別可能導致斷路器跳閘或變壓器和導線過熱的各種失配現象。

R&S MXO58八通道臺式示波器：

MXO58臺式示波器，八通道，帶寬最高可升級至2GHz，最大采樣率2.5Gs/s，標配12位垂直分辨率、每通道500M存儲深度、8支700M電壓探頭。

能源效率和電源效率在電子設計中非常重要。數據中心、汽車電氣化和可再生能源開發推動著寬禁帶功率半導體的發展。為了滿足下一代電源的研發需求，R&S?MXO5提供創新性的電源轉換測試性能和功能。

示波器具有八路通道，能夠深入洞察三相和六相電機驅動與逆變器。R&S?MXO5支持多達八個有源探頭，包括并行的高壓差分探頭和電流探頭。18位HD模式結合數字觸發，提供出色的分辨率，能夠準確進行測量和觸發。

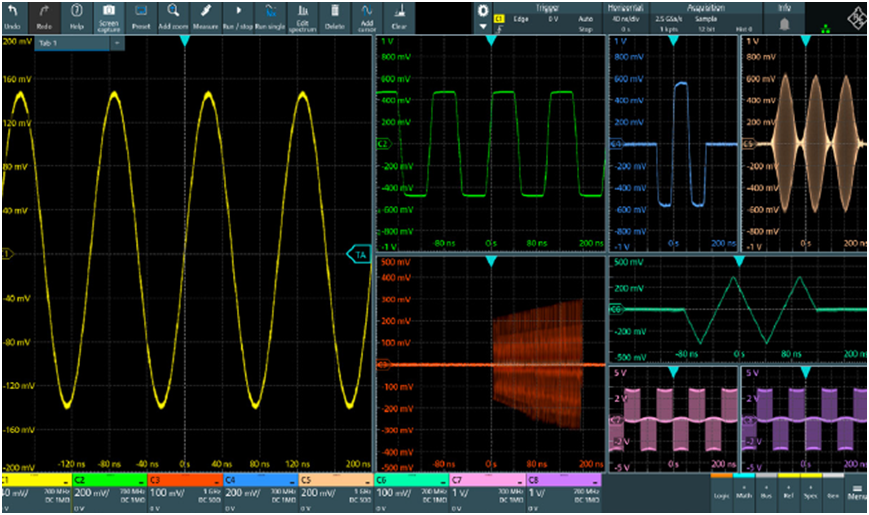

所有電子電路都需要在合適的時間以適當?shù)墓β史冗M行上電和斷電。電源序列非常復雜，并且具有重復性。R&S?MXO5可以同時觀察多達八路模擬通道和八個參考波形。

除了通道數量之外，示波器還需要具備足夠的存儲深度以支持更長的記錄時間，并提供充足的采樣率來觀測較小的信號事件。R&S?MXO5標配500Mpoints的存儲深度。

R&S?MXO5的偏置范圍高達5V，最大靈敏度為0.5mV/div，能夠測量電源紋波和噪聲。即使配備10個無源探頭，示波器也能以5mV/div的靈敏度準確觀測50V范圍內的直流信號。結合快速頻譜分析功能時，R&S?MXO5可以查找EMI問題并顯示頻譜分量，有助于更加快速地識別噪聲源。
