無源器件的阻抗取決于頻率、信號電平和直流偏置。電路設計過程中必須考慮到這一點。R&S?LCX系列LCR電橋非常適合此類問題的測量。LCX系列LCR電橋的掃描工具是一個應用程序，可方便地執行此類掃描并在圖表上顯示結果。

Your task 你的任務

無源器件（如電阻、電容和電感）的實際阻抗總是偏離理想值，具體取決于元件的技術和規格。寄生元素，如引線電感和電阻以及線圈繞組之間的電容，對組件的特性有重大的影響，寄生元件的阻抗很大程度上取決于頻率。在設計電子電路時必須考慮這一點。

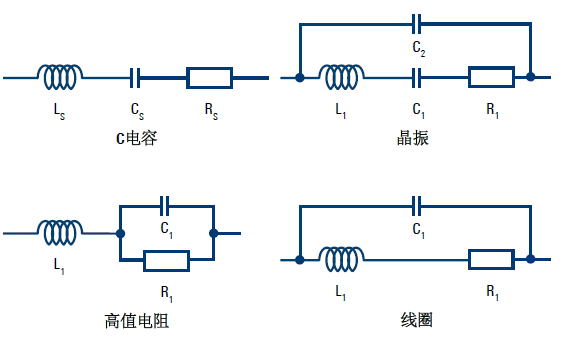

無源器件等效電路

某種程度上，無源器件的特性取決于施加的交流電流或電壓信號的幅度以及疊加的直流偏置。下面將討論兩個例子：

1、線圈屬性

電感和變壓器中使用的磁芯材料總體是非線性的。在小磁場中，矯頑磁力會導致磁滯損耗；在強磁場中，磁通量接近飽和。電感的損耗隨著信號幅度和疊加直流電流的增加而增加。

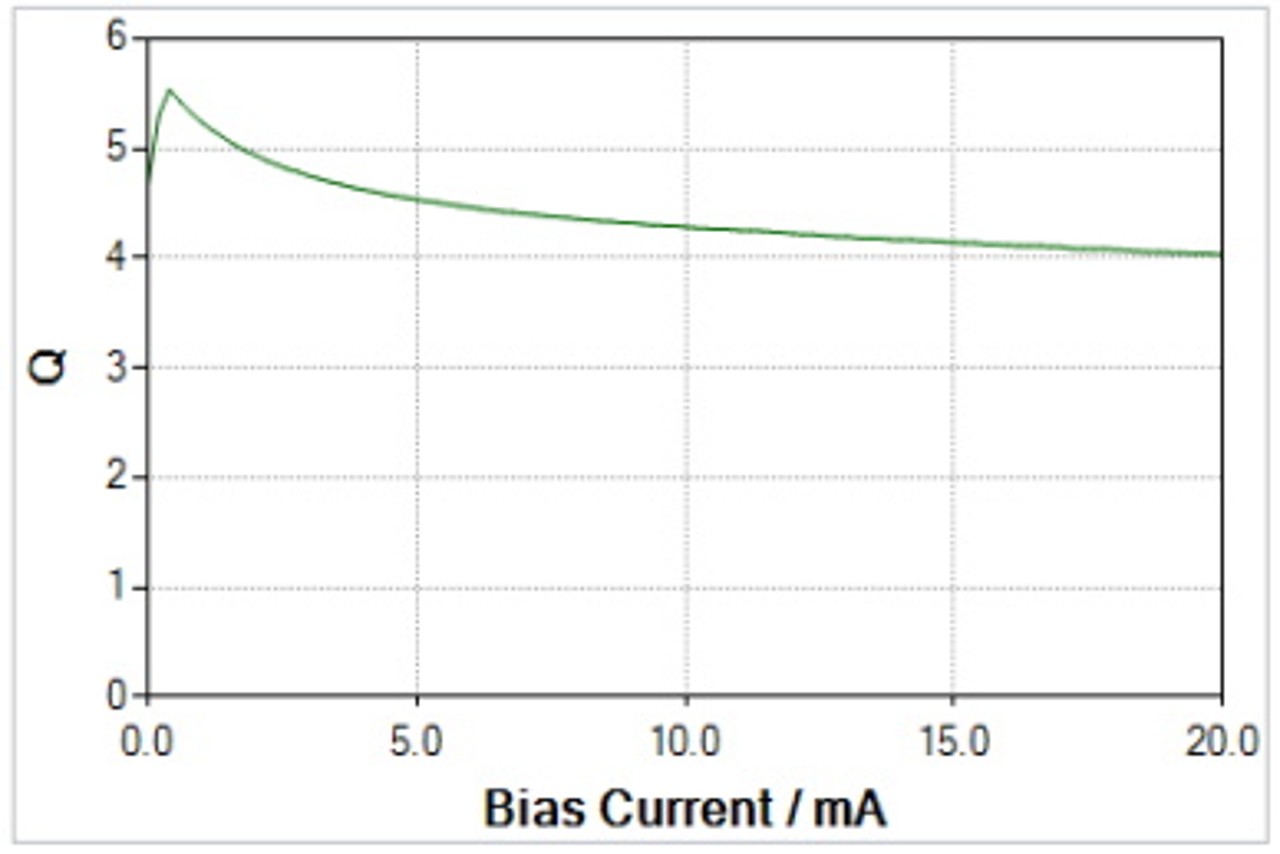

線圈質量與偏置電流

2、電容屬性

在陶瓷電容中，具有高介電常數的介電材料，其介電常數會隨著施加的場強而顯著變化。因此，使用這種材料制成的電容器，其容抗將隨著施加的直流偏置電壓而變化。

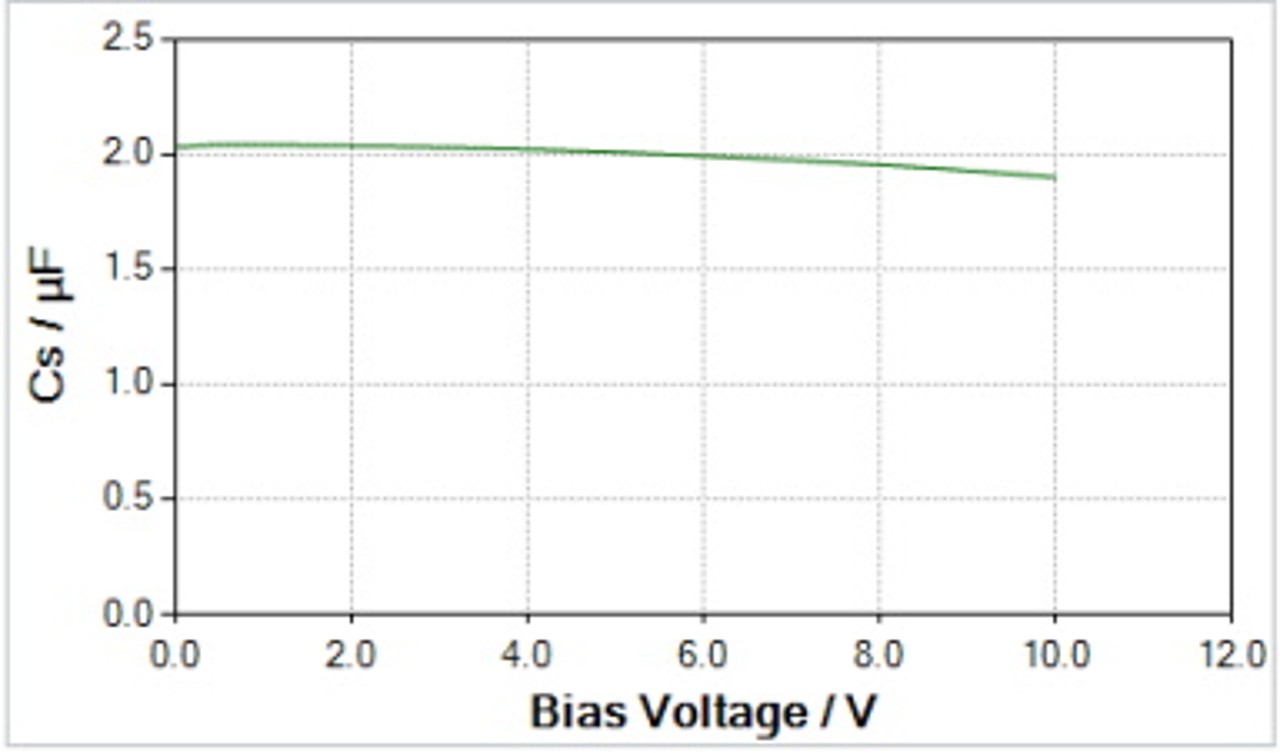

線容與偏置電壓

Rohde&Schwarz和OItek解決方案

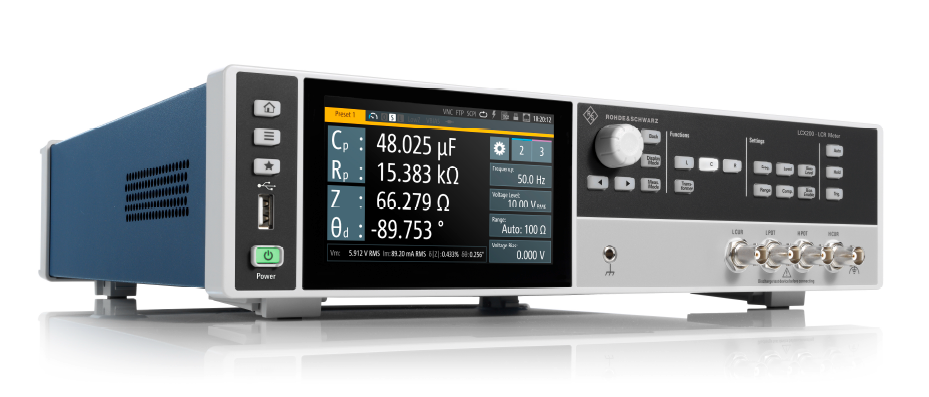

R&S LCX系列LCR電橋分別在4Hz～300kHz或最高10MHz的頻率范圍內精確測量無源器件的復合阻抗。

R&S LCX-K106 高級分析功能選件，掃描測試信號的頻率、電平或偏置，來執行動態阻抗測量。它還將測量結果采集到一個日志文件中，內置“ChartView圖覽”， 在掃描參數上，提供測量結果的快速定性概覽。

免費的R&S?LCX電橋掃描工具，增加了豐富的配置和可視化。應用程序遠程控制 R&S?LCX電橋掃描頻率、測試信號電平或直流偏置。復阻抗和導納以及感抗、容抗、品質因素和損耗因數、電阻和電抗與掃描參數的關系圖繪制在圖表中。此外，阻抗和導納繪制在奈奎斯特圖中的復平面上。

總結

R&S?LCX系列LCR電橋能精確測量無源器件的復阻抗、阻抗、感抗和容抗，以及它們在不同頻率、信號電平和直流偏置下的不同性能。R&S?LCX系列電橋掃描工具通過便捷的自動化和圖表功能增加了其額外的價值。 對于高級應用，Zurich儀器公司的MFIA 阻抗分析儀是 R&S?LCX系列LCR電橋的完美補充。

查看詳細內容請下載：通過掃頻、測試信號電平和直流偏置功能精確測量復合電阻抗v0100.pdf
