挑戰

　　怎樣快速、準確測量天線或元器件的諧振點是否在規格范圍內。

　　解決方案

　　低頻部分利用LCR-8000G的掃頻功能快速精確測量，大于10MHz使用GSP-9330精確測量。

　　固緯電子儀器大量應用于汽車電子各個領域的測量，依靠產品的穩定性、高精確性、高性價比，成功地獲得各個汽車電子公司的信賴。如：博世、天合、李爾、大陸、大連電產等都是固緯的忠實客戶。在與眾多汽車電子企業的合作過程中，固緯電子積累了大量的測試測量和應用方案。

　　在汽車天線的開發、生產過程中，需要測試它的諧振點，檢測諧振點是否在設計要求的范圍內。諧振分為串聯諧振或者并聯諧振，串聯諧振時，L、C兩端的電壓大小相等方向相反，此時有電壓、無電流、阻抗最大，所以諧振頻率的測試可以轉換為電阻的測試。看看這個電阻的最大/最小值時，其頻率是否在設計的范圍內。

　　諧振頻率的測試其實就是阻抗最大/最小值的測試，固緯的測試方案是使用LCR-8000G系列LCR分析儀，通過它的掃描功能可以描繪出一段頻率范圍內的阻抗變化曲線。

　　在使用LCR-8000G測試器，先要進行儀器設置。設置步驟如下：

　　1、按Menu鍵，屏幕顯示主菜單

　　2、按F4鍵（Graph），顯示進入圖表模式

　　3、設置測量頻率范圍

　　4、設置測量電壓

　　5、設置測量項目為Z

　　6、start開始測量

　　按照上述的測量步驟進行設定后，就可以測量出天線或其他產品的諧振頻率。

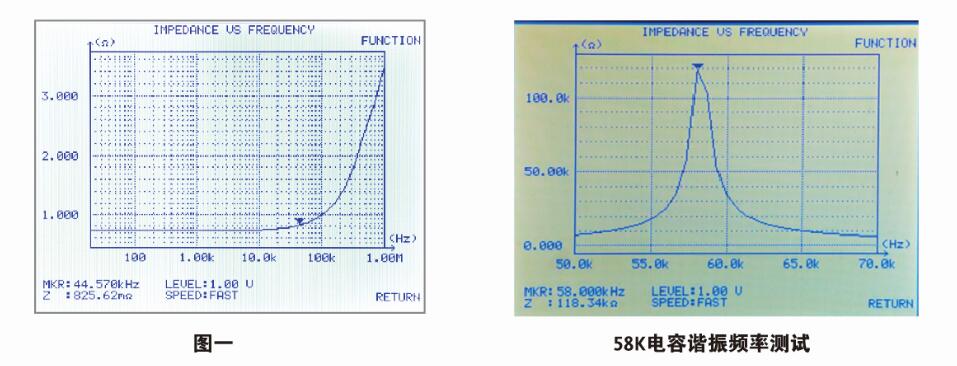

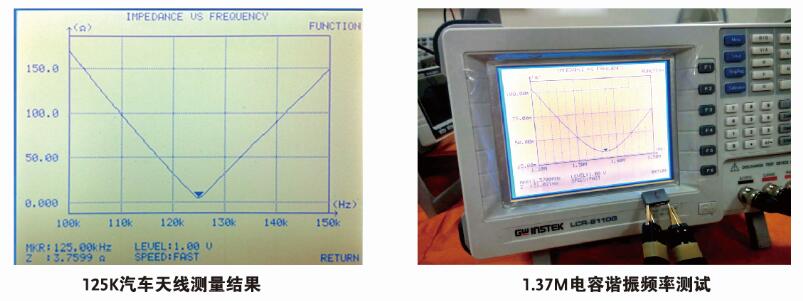

　　以下為使用LCR-8000G對汽車天線、電容、電感測量的圖片。

　　綜上，使用固緯LCR-8000G測試方案，非常適用于汽車天線、電容、電感等產品的諧振頻率測試。在產品開發、生產測試中使用此方案可以快遞、準確地測試出產品的諧振頻率。
