一．引言

　　以往具體分析壓電器件通常有兩種方法：

　　a. 阻抗分析儀（如Agilent4294A）；

　　優點為自動、快速、準確；缺點為極其昂貴，需數十萬元人民幣。

　　b. 用數臺儀器組合信號發生器、頻率計、毫伏表等；

　　優點為：價格便宜；缺點為：操作繁瑣，準確度低，無相位信息，測量參數單一，測試時間長；

　　目前，市場上大部分的LCR電橋（僅數 2--6 萬元左右），與阻抗分析儀可比擬的性能，為廣大客戶提供了低頻壓電超聲器件的良好解決方案。

　　二．LCR自動元件分析儀頻率響應分析功能介紹

　　LCR-8101G型自動元件分析儀是一種精度高、測試范圍寬、6 位測試分辨率的低頻阻抗測量儀器，具有極佳的元件頻率響應分析功能。

　　該產品測試頻率范圍分別為：

　　HM8118：20Hz--200kHz,分辨率 10mHz。

　　LCR-8101G: 20Hz—1MHz, 分辨率 1mHz。

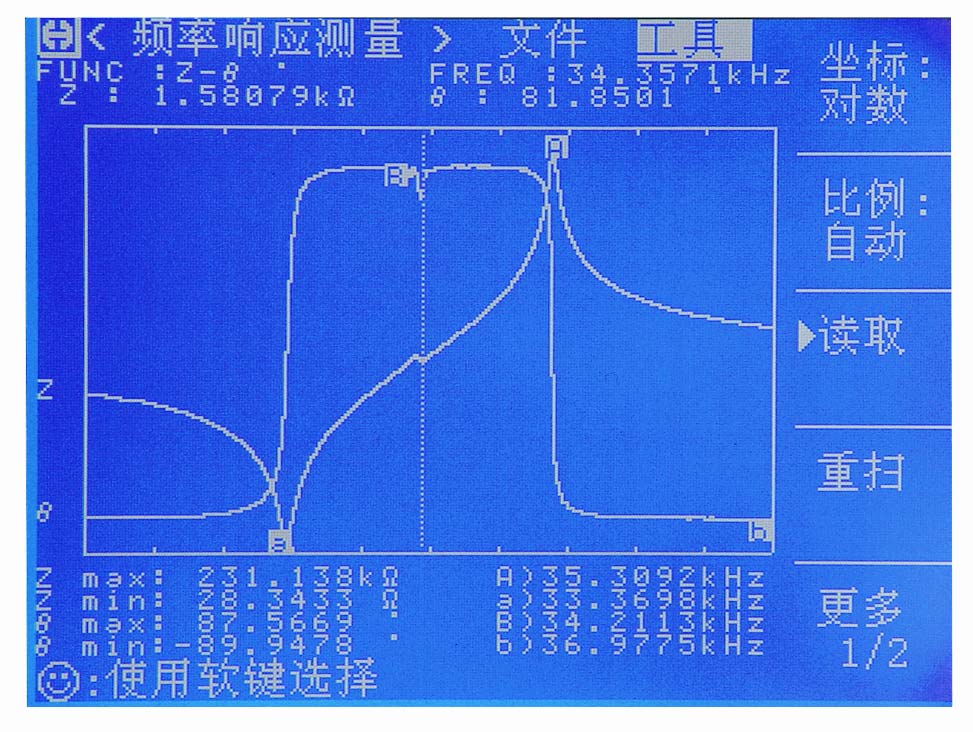

　　HM8118 /LCR-8101G的頻響分析測量功能適用于分析測量頻率在 100kHz / 1MHz 以內的超聲器件的阻抗分析。具體為：對被測量元器件在用戶預先設置的頻率范圍（20Hz—300kHz）或（20Hz—1MHz）內，按每次掃描頻率點數為 120、240、480 或 960，以線性或對數方式的掃描頻率分布對被測元件進行頻率遞增的自動掃描測量，其中測試信號可按用戶要求設定，在 LCD 屏幕上動態顯示被測元器件主副參數隨頻率變化的響應曲線。

　　在該響應曲線中，橫軸為頻率，縱軸為所選擇測量參數。

　　該掃描范圍內的任一頻率點測量結果均可在屏幕上讀出，在顯示元件頻率響應得同時，屏幕上方顯示以下參數：

　　a.當前測量顯示的參數組合：如Z/θ，Cp/D 等；

　　b.垂直虛線與響曲線相交處的對應頻率；

　　c.該對應頻率下設定參數的測量值，如Z，θ 等。

　　使用軟件和導向鍵，調節虛線位置，可讀出任意位置對應頻率的測量值。

　　在屏幕下方，同時顯示該掃描范圍內被測元件的下列參數：

　　a. 主參數最大值(如Zmax)及對應頻率；

　　b. 主參數最小值(如Zmin)及對應頻率；

　　c. 付參數最大值(如θmax)及對應頻率；

　　d. 付參數最大值(如θmin)及對應頻率；

　　更多資料請下載：壓電器件測試的超值解決方案.pdf
