隨著汽車電動化、智能化和網絡化，各種傳感器和電子設備陸續在汽車中使用，汽車出現EMC問題的幾率越來越大。同時，隨著國內外EMC標準、法規的不斷制定/修訂，技術難度越來越高。整車企業對產品EMC性能的要求也將越來越嚴，越來越全面，零部件企業面臨的技術、成本壓力會越來越大。海洋儀器EMI診斷系統，具有低成本，使用簡單等優勢，可幫助汽車電子研發工程師準確定位電磁干擾問題。

　　海洋儀器EMI診斷系統可用于如下標準的輻射騷擾和傳導騷診斷測式

　  一、輻射發射（RE）診斷系統組成

　　1、HMS-X經濟型頻譜接收機，用于EMI信號分析

　　通過組合一個基本型單元和任何三個可用選件，隨意組建您HMS-X頻譜分析儀的功能。

　　產品特點：

　　●頻率范圍：100kHz～3GHz

　　●頻譜純度：優于-100dBc/Hz（在100kHz）

　　●掃描時間：20ms～1000s

　　●檢波器：自動/最小/最大-峰值、采樣、真有效值、平均值、準峰值*1

　　●標記顯示：正常（電平與對數）、△標記、噪聲標記、10位頻率計

　　●跟蹤信號源

　　頻率范圍：5MHz～3GHz

　　輸出電平：-20dBm～0dBm

　　2、PA203低噪聲放大器，用于信號放大顯示

　　PA203靈敏前置放大器，可提高探測靈敏度。PA203外置預放大器連接到近場探頭和頻譜分析儀之間，能容易測試頻率高達3GHz微弱高頻場。該放大器輸入和輸出均為50Ω，連接器為BNC連接器或SMA連接器可選，方便連接到任何50Ω示波器、頻譜分析儀、信號分析儀或接收機上，配套近場探頭或天線，放大微弱高頻信號。

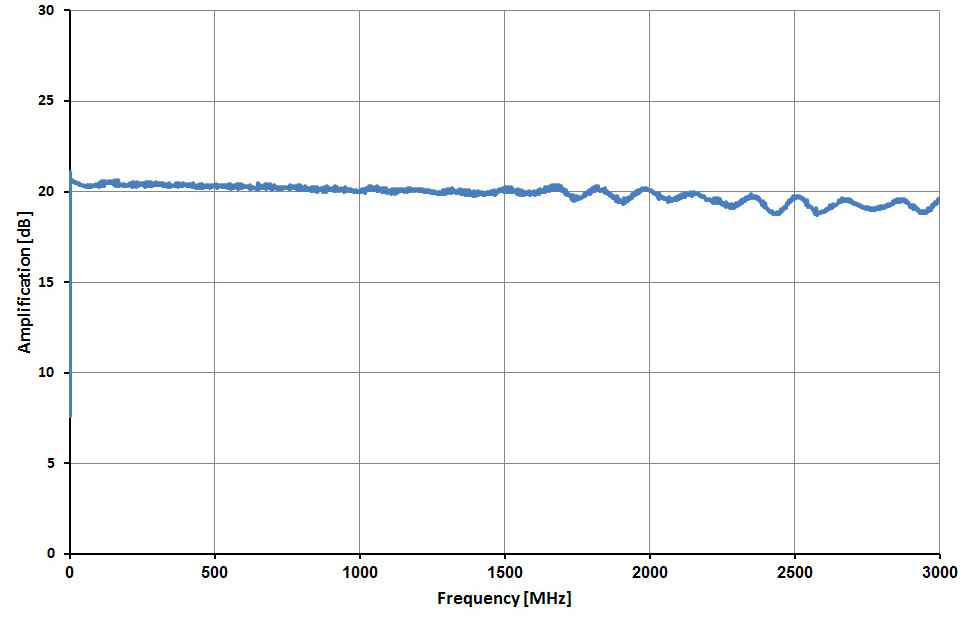

　　頻率特性圖

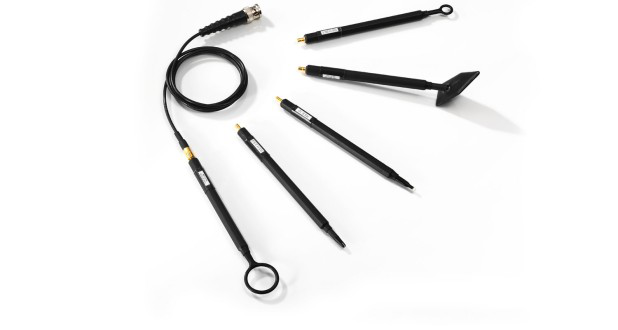

　　3、HZ15近場探頭組：用于輻射干擾信號的采集

　　HZ15近場探頭組所包含的5支近場探頭很好地適應了這種需求。所有的近場探頭使用方便，是對印刷電路板及元器件上的電磁場進行測試的理想工具。其中磁場探頭包含特殊電隔離的探頭頭部，不同的探頭頭部形狀適應不同的近場測量任務。
