一、為易用而設計

　　PicoSample 3軟件充分利用了顯示屏幕的有效尺寸和分辨率。 您可以決定分配多少顯示區域給波形，多少顯示區域給測量，以及是打開還是隱藏控制按鈕。用戶界面是完全支持觸摸屏和鼠標控制的，可以拖抓跡線，光標，區域和參數。用于較小的觸摸屏示波器時，可以放大參數控制按鈕。如果要實現放大，可以通過畫一個放大窗口的方式，也可以通過傳統的雙時基，延遲和刻度控制進行放大。

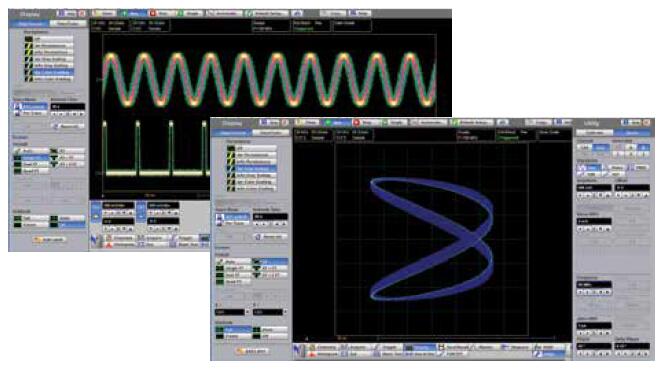

　　二、屏幕格式選擇

　　當有多個信號顯示時，您可以將所有信號顯示在一個柵格里，也可以將它們分離開顯示在2個或者4個柵格里。您也可以在XY模式下觀察信號，電壓-時間柵格可以同時顯示也可以選擇關掉。余輝顯示模式使用顏色編碼或陰影來顯示統計值的波動。跡線顯示可以只是點也可以是矢量形式。

　　三、時鐘和信號描述

　　可非常容易的測量電路板，連接器，線纜以及PCB上高達25 GHz電或9.5 GHz光信號特征如抖動，噪聲，上升時間以及過沖。

　　可以同時對多達4個通道的當前波形，緩存波形進行函數分析或其它功能的分析。

　　FFT分析：可以在頻域觀察任何信號以分析串擾或失真，識別噪聲和干擾的源頭，并測試系統的脈沖響應。

　　快速的定義超過50個內置脈沖測量參數。高達10個標準或統計測量結果能夠被同時顯示。

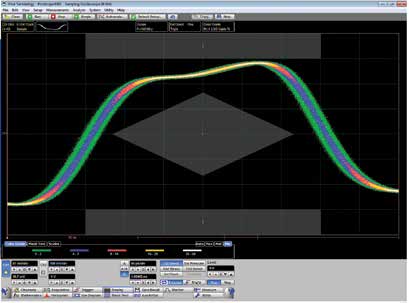

　　四、模板測試

　　PicoSample. 3軟件包括一整套可選的標準模板，可編輯模板和修改邊界。

　　可顯示為灰度或色度以幫助分析眼圖中的噪聲和抖動。還有統計顯示窗顯示原始模板和邊界內的故障數。

　　標準模板提供：SONET/SDH、以太網、光纖通道、PCI Express、InfiniBand、XAUI、RapidIO、SATA、ITU G.703、ANSI T1.102、G.984.2、USB。

　　用圖形化編輯器可自動生成和修改定制模板。可添加特定邊界到任何模板以實現通道的容限測試。

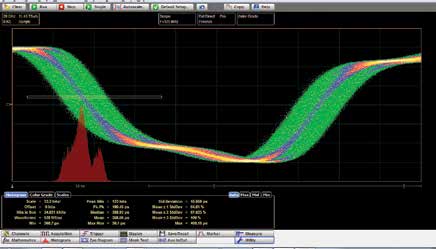

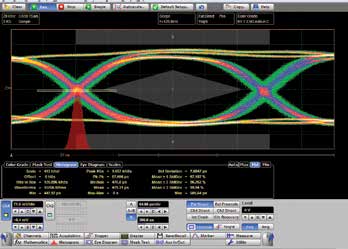

　　五、直方圖分析

　　直方圖是在用戶定義窗口或切片內所采集數據的概率分布圖。這是一種強大的信號分析工具，并且這種統計形成了很多自動化測量的基礎。

　　直方圖可在垂直坐標或水平坐標上的波形上構建。垂直直方圖最常用于測量和描繪噪聲特性，而水平直方圖最常用于測量和描繪抖動特性。

　　六、碼型同步觸發和眼線模式

　　內部觸發分配器能夠鎖定一個重復數據碼型如偽隨機碼序列。您可以使用眼線模式來移動觸發點，并沿著整個碼型一位一位的查看數據。

　　眼線掃描模式也支持從用戶選擇的比特群至整個碼型的范圍創建眼圖。這些特征對分析數據相關性波形非常有用。

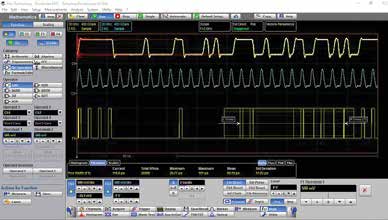

　　七、強大的數學分析功能

　　PicoScope 9300系列采樣示波器同時支持多達4個數學運算組合和對所捕獲的波形進行函數轉換。

　　你可以選擇任何數學函數，運算于一個或兩個源。所有函數都可運用于當前波形、緩存波形或者其它函數。方程編輯器可用于創建用戶定制函數。
