當測試電源供應器時，如何使用電子負載的定電流與定電阻負載模式。當使用電子負載的定電流(CC)模式來測試電源供應器啟動時必須相當小心，例如：一個5V/50A輸出的電源供應器無法在0到5V啟動時提供50A的定電流輸出，于許多情況下，電源供應器可能因為短路或過電流保護電路動作而導致無法啟動。

因此，于電源供應器啟動時應該使用定電阻(CR)模式使電壓、電流能夠同時逐漸上升，佚電源供應器已完成啟動后再將負載切換為定電流(CC)模式來繼續往后的測試。

電子負載在3310/3320系列中可以免除在電源供應器啟動時需要手動切換電子負載的工作模式由定電阻切換到定電流模式。因為在定電流模式時，負載電流的上升斜率是可以隨面板上的設定調整而改變，因此可以讓電源供應器在啟動時用定電流(CC)模式負載來開機并測試。

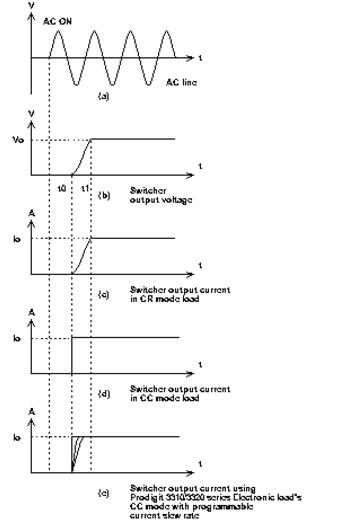

圖(a)電流供應器的交流輸入電源，圖(b)是電源供應器的輸出電壓，輸出電壓于t0開始上升。然后于t1時達到其穩定的輸出電壓，圖(c)為當電子負載為CR模式時，電源供應器的輸出負載電流，圖(d)為當電子負載為CC模式時，電源供應器的輸出負載電流。

從圖(c)與(d)中我們可以發現，當電子負載為CC模式時，電源供應器在t0到t1之間必須提供更多的輸出功率。

圖(e)為使用博計公司的3310/3320系列電子負載于定電流模式時的負載電流，其啟動負載電流之斜率的快或慢是可經由面板來調整的。
