我們生活的各個方面都離不開電池。電池應用范圍廣泛，從手機和玩具等消費電子產品到交通、通信和功率控制等工業應用。由于具體應用需求不同，電池種類繁多，包括非充電型電池（如堿性電池）和充電性型電池（如鋰離子電池）。雖然一個簡單的電源可以取代任何電池為測試裝置提供所需的電壓和電流，但每種電池都有其特性，有可能改變期望的測試結果。電池內阻的影響就是一個很好的例子。例如，可充電鉛酸電池的典型內阻是數十毫歐。不過，隨著溫度的下降，內阻將增加。較大的內阻將造成電池輸出電流的下降。因此，電源能夠在溫度變化的環境中模擬鉛酸電池工作是非常重要的。

鉛酸電池與汽車電池密切相關，后者通過大電流短脈沖啟動發動機。鉛酸電池還廣泛用于其它應用，如應對電力需求波動、作為電話系統的備份電源、應對醫院和交通管制塔停電、存儲太陽電池板和風力發電產生的電能。當兩種不同材料（稱作電極）浸入硫酸水溶液（稱作電解質）時，會發生化學反應，鉛酸電池通過這種化學反應來存儲電能。這些要素是電化學電池的組成部分。由于電極、電極-電解液界面以及電解液的緣故，這個電池結構會帶來一定的內阻。圖1給出理想電池和實際電池之間的差異。

在理想電池中，電池的所有電壓都施加于負載，流經負載的全部電流是：

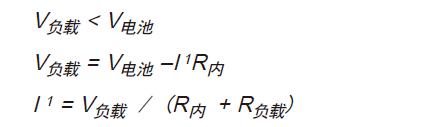

不過，實際電池具有內阻（R內），這將減少電池提供的電流數量。因此，實際電池的內阻減少了流經負載的電流，所以I1<i,因此，施加到負載的實際電壓有所下降。

為了在實際工作條件下對電池供電設備進行測試，電源必須能夠模擬真實電池的響應。電源必須包括內阻的影響。

2260B系列電源具有稱作“內阻”的特性，允許用戶模擬實際電池的內阻。

在電池模擬應用（如鉛酸電池）中，內阻值可配置是非常有益的。2260B系列電源在使用中很容易調節，可以反映因測試條件變化而引起的內阻值變化，從而向負載輸出更逼真的電流，就像電池供電一樣。

　　圖1

下面舉例說明通過前面板和程控方式對2260B-xx-xx進行配置的具體步驟，內阻為15mΩ，輸出電壓為10V，電流限幅為5A。

前面板操作

第1步，設置電源內阻模式。

1.按壓Function鍵。Function鍵指示燈亮起，顯示屏最頂行顯示F-01。

2.旋轉Voltage旋鈕，將F設置為F-08(內阻選擇)。

3.將內阻設置為0.015Ω。

 a.如果需要，按壓Current旋鈕，突出顯示具體數字。

 b.旋轉Current旋鈕，指導顯示期望的數字。

   <i.因此，施加到負載的實際電壓有所下降。

 c.對每個需要改變的數字重復上述步驟，直到顯示0.015。

   <i.因此，施加到負載的實際電壓有所下降。

更多資料請下載：利用2260B系列電源模擬鉛酸電池

  <i,因此，施加到負載的實際電壓有所下降。
