隨著電子技術的飛速發展，電子產品也向著復雜化和小型化方向發展，產品的結構越來越緊湊，布線密度越來越高，這大大加劇了電磁輻射、電磁干擾以及發熱問題對產品性能的影響，使得產品的電磁兼容性問題越來越突出。一方面產品在國家標準檢測時不容易一次關，另一方面產品本身受到電磁兼容的影響而使得其功能不穩定，甚至功能失效等困難。

　　在電磁兼容問題面前，如果缺少相應的調試和測試設備，那么工程師只能憑經驗在進行電磁兼容的設計和調試，等到標準化測試中心測試后才知道不合格。有時候，整改后再去委托測試，反而發現整改沒有效果或者說結果更差。這樣的工作方法，不但嚴重的影響了工作效率，拖延了設計進程，而且對產品的質量也的確無法很好的保證，工程師也無法在實際設計工作中積累經驗。

　　現代電子產品的設計概念是“及早排除可能的隱患，第一次就把工作做好”。產品的電磁兼容性工作已經逐步從事后檢測處理發展到預先分析評估、預先檢驗、預先設計，即在產品研發階段就有針對性的開展預測分析工作，把過去用于研制后期試驗測量和處理以及返工補救的費用，安排到加強事前設計和預測檢驗中來。

　　為了實現這一目標，要求設計人員在研發過程中不光要重視產品的功能實現，而且還要對影響產品質量和可靠性的電磁兼容性和發熱等問題進行系統設計，認真的對每一個元件、每一塊電路以及每一個子系統進行檢測和調試，對發現的問題進行故障診斷、定位和分析，并評估各種改進措施的效果，做到及時發現問題，及時解決。在產品研發過程中采取適當?shù)墓ぞ摺⒎椒霸O(shè)備，將電磁兼容設計容入到產品的整個設計過程中，會取得事半功倍的效果。

　　近年來，集成電路的頻率越來越高，集成的晶體管數目越來越多，集成電路的電源電壓越來越低，加工芯片的特征尺寸進一步減小，越來越多的功能，甚至是一個完整的系統都能夠被集成到單個芯片之中，這些發展都使得芯片級電磁兼容顯得尤為突出。現在，集成電路生產商也要考慮自己產品電磁兼容方面的問題。

　　北京海洋興業科技股份有限公司（簡稱海洋儀器）P331-2set集成電路靜電放電抗擾度測試系統，是依據IEC61000-4-2/HMM標準設計，可直接在集成電路引腳或通過耦合器在USB、LVDS、以太網等高速端口處進行有線ESD耦合，測試集成電路對靜電放電的抗干擾能力。

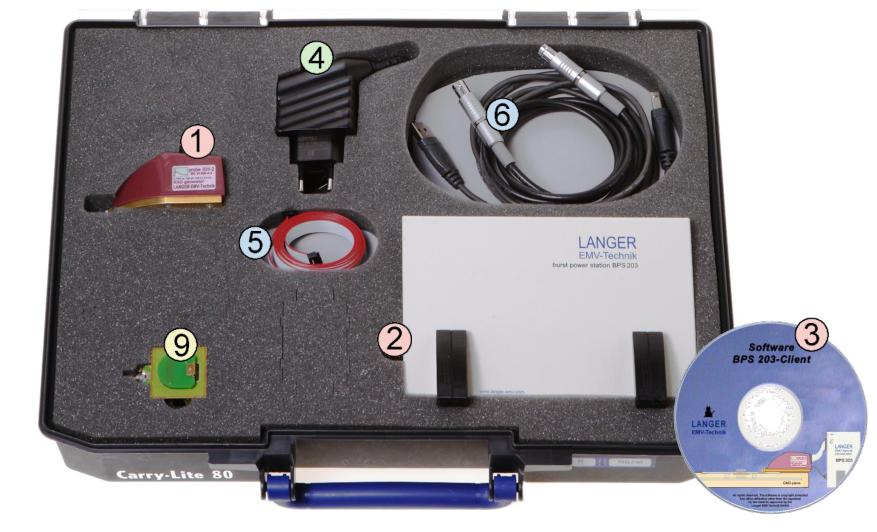

　　該系統主要由以下部分組成：

　　1.P331-2，ESD 發生器；

　　2.BPS 203，猝發電站；

　　3.BPS 203-Client，控制軟件；

　　4.SM 02-01，分流器。

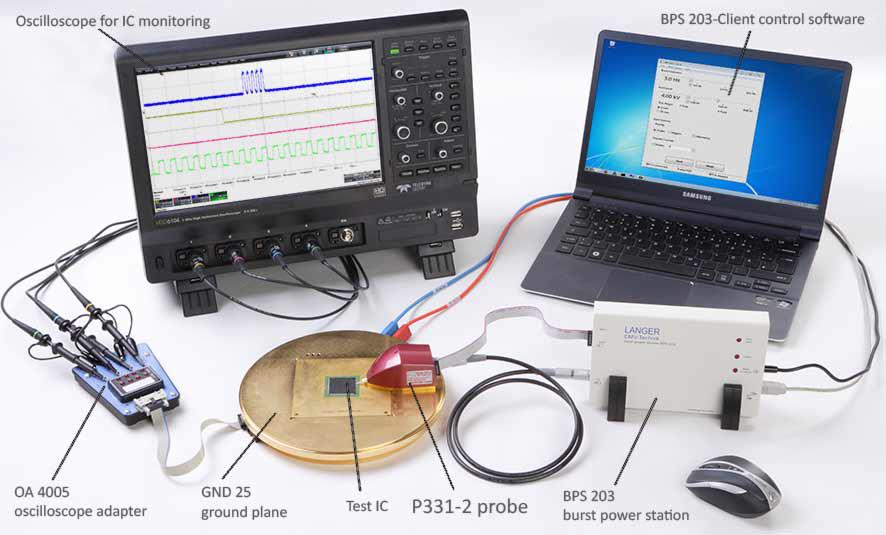

　　測試系統連接圖如下：

　　1.1P331-2，ESD發生器

　　主要用于ESD耦合，在集成電路引腳或通過耦合器在USB、LVDS、以太網等高速端口處進行有線ESD耦合。

主要指標如下： 　　內阻：330Ω 　　脈沖參數 　　形狀：0.7/60ns 　　頻率：0.1Hz-10Hz 　　電壓：±(0.1-6)kV 　　重量：250g 　　尺寸：(79x41x40)mm

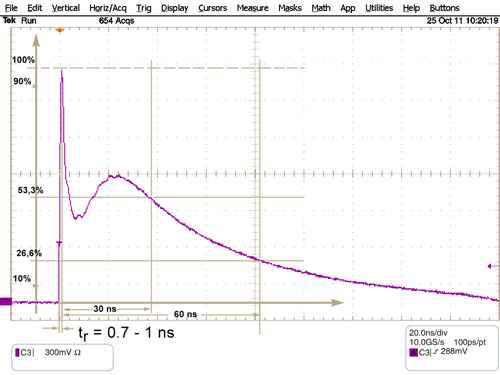

　　脈沖形狀（標準）：

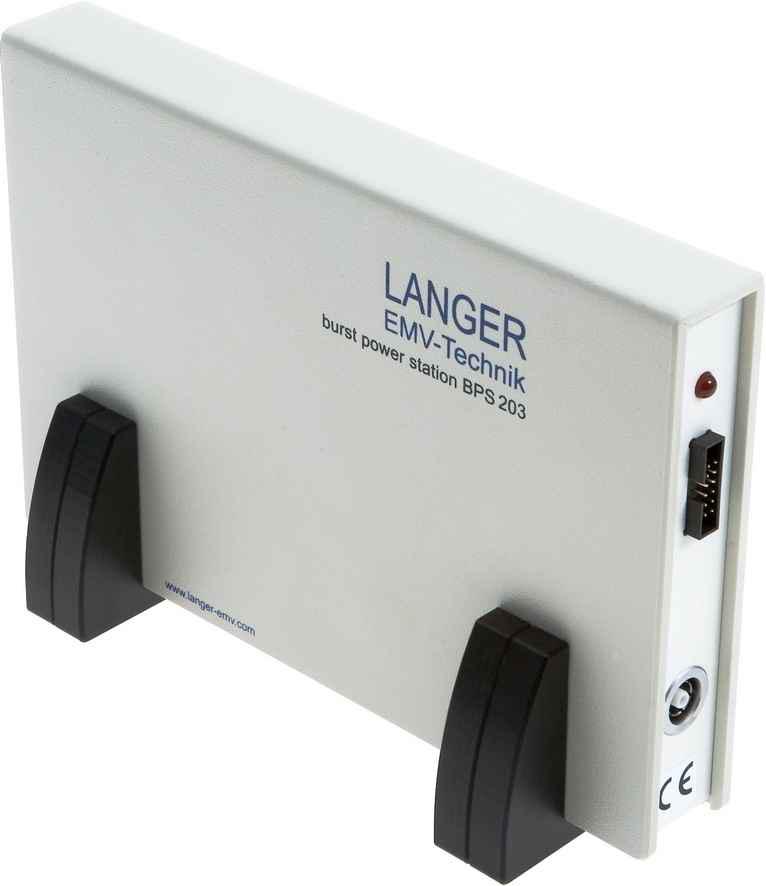

　　2.BPS 203，猝發電站

　　BPS 203猝發電站充當高壓電源和ESD檢驗的控制單元。它通過USB接口與用戶的PC相連接，并借助BPS 203-Client軟件實現控制。

主要指標如下： 　　頻率范圍：0.1Hz-30Hz 　　輸出電壓：±(0.1~9)kV 　　電源電壓：12V/1ADC 　　接口：USB 　　重量：350g 　　尺寸(LxWxH)：(175x122x61)mm 　　軟件：BPS203-Client

　　3.BPS203-Client控制軟件

　　軟件用于控制BPS203猝發電站以及與其相連的受測物。該軟件要安裝在用戶的PC上。

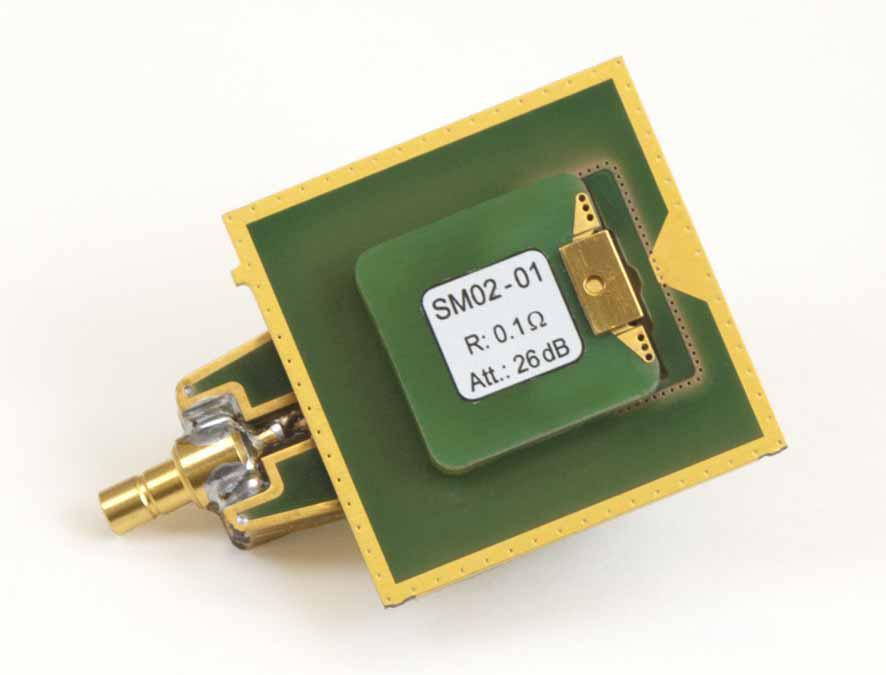

　　4.SM02-01分流器

　　SM02-01型分流器用于測量頻率小于3GHz的快速瞬變電流脈沖。用它可以測量干擾發生器發出的電流脈沖。例如猝發序列或電快速瞬變發生器，或者ESD發生器。

主要指標： 　　頻率范圍：DC/3GHz 　　輸入電阻：0.1Ω 　　輸出電阻：50Ω 　　持久載荷能力 　　猝發序列：IEC61000-4-45/50ns 　　猝發重復：300ms 　　每次猝發的脈沖數：100 　　脈沖頻率：500kHz 　　電流：150A 　　測量輸出：50Ω,SMB 　　修正系數：26dB 　　單脈沖負荷能力：5/50ns,1/60ns360A

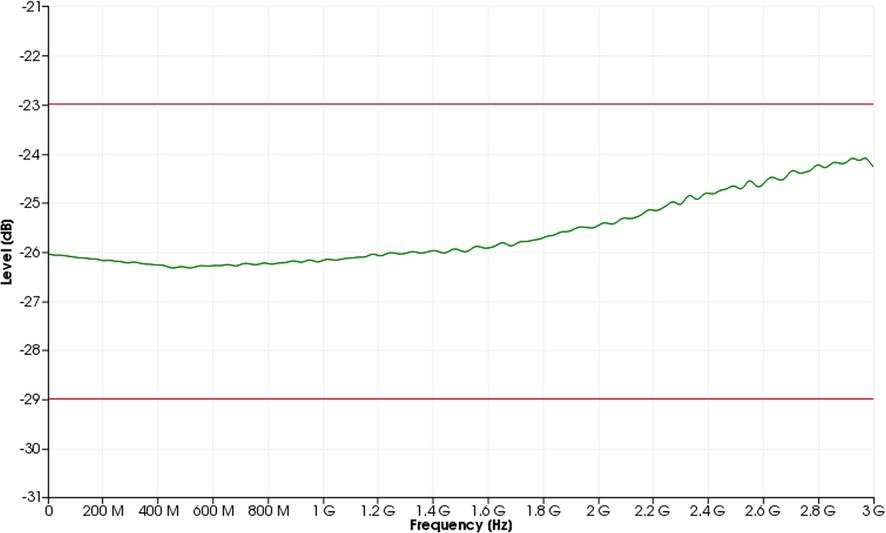

　　頻率特性：

版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
