產品介紹：
OI-EAS系列電磁干擾掃描儀是一款具有四高特征的產品：高性能、高柔性組合、高性價比、高端技術；也是一款自主品牌國產化的電磁兼容測試設備，產品參考GB9254、GB18655、GJB151B、IEC61967-3等電磁兼容測試標準進行設計。
OI-EAS系列EMI掃描儀是一套四向定位系統，與近場探頭和頻譜干擾接收機相結合，完成PCB板或類似電源適配器、智能穿戴電子設備等小型電子產品以及芯片的輻射騷擾自動測試；可用于測試PCB板、小型電子設備、器件等產品的電磁兼容性，精度可達±0.02mm。具有非常友好的設備兼容性，可兼容市面上主流的頻譜、接收機和近場探頭組等。
產品特點：
采用高端技術
提供高精度四向定位裝置，范圍可達400×300×200mm，重復定位精度更是高達±0.02mm。
應用廣泛
應用于PCB板、小型電子設備、器件等產品的電磁干擾成像，幫助工程師直觀的看到干擾源及傳播路徑。可應用與研發階段的電磁干擾分析，也可應用于生產階段的EMI一致性批量抽檢。
兼容性強
兼容市面上流行的多品牌、多型號的頻譜分析儀、EMI接收機或近場探頭組，頻率覆蓋范圍：9kHz～40GHz，滿足不同的測試需求。
OIEMI-Scanner專業軟件
OIEMI-Scanner軟件支持多品牌、多型號頻譜分析儀、EMI接收機，是一款評估軟件，旨在對PCB板、小型電子設備、器件等產品的電磁兼容性（EMC）測量進行可靠采集、快速交互式可視化和復雜分析。該軟件可在PCB板、小型電子設備、器件等產品上方的某一平面或某一空間范圍內進行檢測，可顯示測量結果，從而精確快速地評估近距離磁場和電場，并對測量結果進行多種處理和分析；它還能方便地輸出圖像和數據，生成測試報告，如文檔或進一步的數學分析。
多種選件，柔性組合
◆ 不同尺寸規格電磁屏蔽箱，有效隔絕環境電磁干擾，保證測試準確性；
◆ 不同性能頻譜分析儀、EMI接收機，覆蓋9kHz～40GHz頻率，滿足不同測量需求；

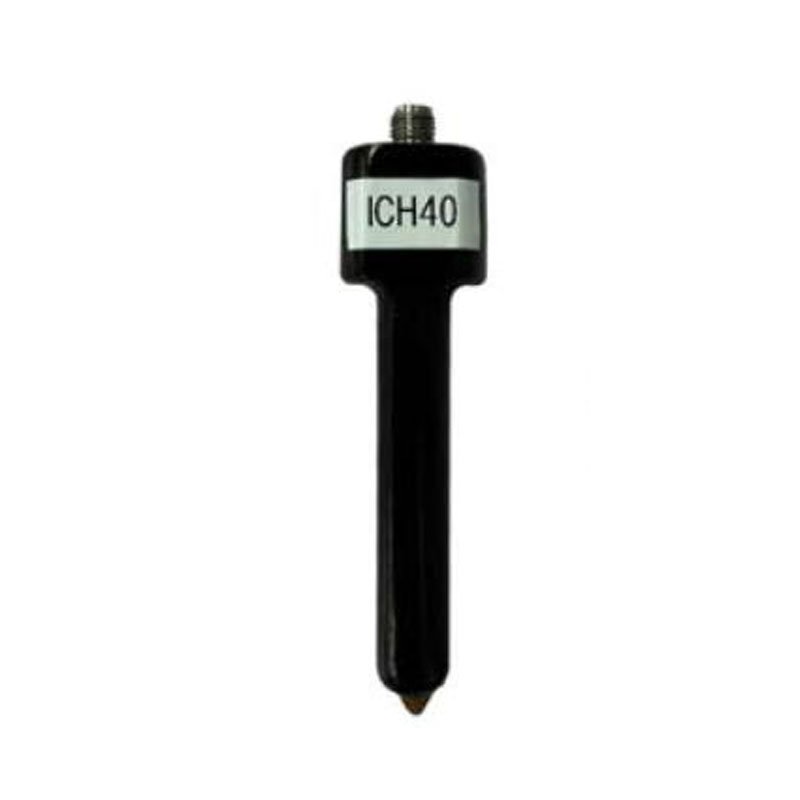

◆ 不同規格近場探頭選件，覆蓋100kHz～40GHz頻率，適應不同被測對象；
◆ 不同增益低噪聲放大器選件，典型20dB、30dB等增益，提高測試靈敏度。
技術參數：
名稱 | OI-EASS321 | OI-EASS432 | OI-EASM321 | OI-EASM432 | OI-EASU321 | OI-EASU3432 |
掃描維度 | X、Y、Z三向定位,Z軸（高度）自動可調 | X、Y、Z、U四向定位 ,四軸自動可調 | X、Y、Z、U四向定位 ,四軸自動可調 | |||
最大掃描范圍 (L×W×H,單位：mm) | 300×200×100 | 400×300×200 | 300×200×100 | 400×300×200 | 300×200×100 | 400×300×200 |
最小步進 | 0.1mm | 0.05mm | 0.02mm | |||
定位速度 | ≤20mm/s | |||||
重復定位精度 | ±0.2mm | ±0.02mm | ||||
重量 | ≈30 kg | ≈37 kg | ≈40 kg | ≈50 kg | ≈43 kg | ≈60 kg |
尺寸 (L×W×H,單位：mm) | 790×450×600 | 900×610×850 | 790×450×680 | 900×610×850 | 790×450×680 | 900×610×850 |
掃描儀控制接口 | USB（Type-B） | |||||
供電要求 | AC：200～240V、50/60Hz | |||||
